我國的墻體材料革新與建筑節(jié)能工作已經(jīng)開展十幾年了 ，取 得了很大的成就 ，特別是近幾年 ，更是有了突破性進(jìn)展 。 隨著國 家 “禁實”工作力度的不斷加大 ，許多實心黏土磚廠被迫關(guān)停或 轉(zhuǎn)產(chǎn) ， 以采用高新技術(shù)和設(shè)備制造的蒸壓砂加氣混凝土砌塊為主 要替代產(chǎn)品的新型墻體保溫節(jié)能材料得到了迅速的發(fā)展 ，給傳統(tǒng) 的施工應(yīng)用帶來了根本性的變革 ?；诖?， 筆者通過近幾年砂加 氣混凝土砌塊在幾個典型工程項目的實際應(yīng)用 ， 并參考相關(guān)一些 資料 ，來分析蒸壓砂加氣混凝土砌塊自保溫節(jié)能材料的性能特點 、 經(jīng)濟(jì)比較分析 、施工質(zhì)量控制和注意事項 ，供同行們交流參考 。

　　二 、產(chǎn)品介紹及技術(shù)特性

　　砂加氣混凝土砌塊自保溫系統(tǒng)是將砂加氣混凝土砌塊用于鋼 筋混凝土框架結(jié)構(gòu)外墻填充墻或用于混合結(jié)構(gòu)外墻而成為自保溫 外墻 ，也可用于框架結(jié)構(gòu)內(nèi)部填充墻 。 具有質(zhì)量輕 、保溫隔熱性 能好 、 隔聲佳 、 防火優(yōu)良 、表面堅固 、抗沖擊性能好 、施工便捷 和便于各種內(nèi)外飾面處理等優(yōu)點 。

　　1 、基本構(gòu)造 。砂加氣混凝土砌塊自保溫系統(tǒng)的基本構(gòu)造為鋼 筋混凝土框架和砂加氣混凝土砌塊 。 自保溫系統(tǒng)外側(cè)為防水加氣 混凝土界面劑 ，粉刷層 (局部增添耐堿玻纖網(wǎng)格布)和飾面層; 自保溫系統(tǒng)內(nèi)側(cè)為批嵌層(局部增添耐堿玻纖網(wǎng)格布)和飾面層 。

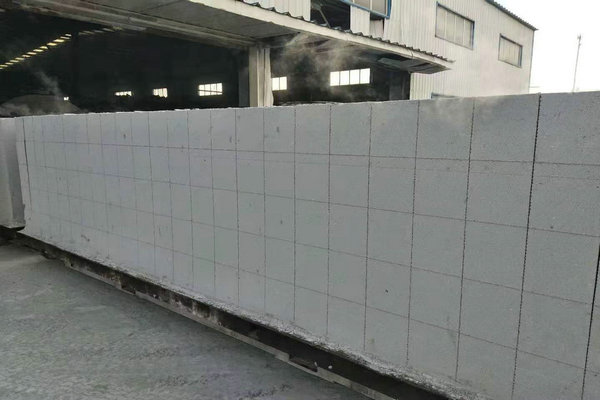

　　2 、規(guī)格及性能 。砂加氣混凝土砌塊是以水泥 、石灰 、石英砂 、 石膏加鋁粉發(fā)泡 ，經(jīng)蒸壓養(yǎng)護(hù)而成的細(xì)密多孔狀砌塊 ，通用縮寫 ： ALC 。其規(guī)格為 ：長 600mm×高(200 、250 、300)mm×寬(100 、 150 、200 、250)mm 等 。按體積密度不同 ，砂加氣混凝土砌塊主 要有 B05 、B06 兩種級別 ，其抗壓強(qiáng)度平均值分別不小于 2.5Mpa 和 3.5Mpa ，導(dǎo)熱系數(shù)分別不大于 0.13W/mK 和 0.16W/mK 。

　　3 、主要技術(shù)特性 ：

　　(1 )重 量 輕 。 砂 加 氣 混 凝 土 砌 塊 的 容 重 一 般 為 400 ～ 600kg/m3 ，相當(dāng)于粘土磚的 1/3 ，普通磚的 1/5 ，普通混凝土的 1/4 ， 也低于一般輕骨料混凝土 。(2)保溫隔熱性能好 。砂加氣混凝土 砌塊的導(dǎo)熱系數(shù)僅為 0.15W/mK ，只有黏土磚的 1/5 、普通混凝土 的 1/10 ， 因而有良好的保溫隔熱性能 。(3)吸音隔聲性能好 。砂 加氣混凝土砌塊由于具有球狀密閉多孔結(jié)構(gòu) ， 因而具有一定的吸 音和隔聲性能 ，吸音系數(shù)為 0.23～0.3 ， 隔聲量為 58dB 。完全可 以滿足各類墻體的隔聲要求 。(4)防火性能好 。砂加氣混凝土砌 塊的原材料和產(chǎn)品絕不燃燒 。 實驗證明 ，輕質(zhì)砂加氣混凝土砌塊 是理想的防火材料 ， 100mm 厚墻體的防火能力可達(dá) 4 小時以上 ， 被廣泛用作防火墻 。(5)強(qiáng)度能滿足要求 。 砂加氣混凝土砌塊 (B06)抗壓強(qiáng)度平均值雖然只有 4.6MPa ，但由于加氣混凝土塊體 尺寸較大 ，制品勻質(zhì)性較好 ，其砌體利用系數(shù)為 0.7～0.8 ，而黏 土磚在砌體中的利用系數(shù)僅為 0.3 左右 。因此 ，從這個意義上講 ， 砂加氣混凝土砌塊(B06)的砌體強(qiáng)度高于黏土磚(MU7.5)的強(qiáng) 度 。(6)無放射性 。砂加氣混凝土砌塊的原材料為天然石英砂 ， 在生產(chǎn) 、運輸和使用過程中不產(chǎn)生任何污染 ，是一種優(yōu)良的綠色 建材產(chǎn)品 ，百分之百無放射性 。(7)施工便捷 。砂加氣混凝土砌 塊外形尺寸精確 ，誤差在±2.0mm 以內(nèi) ，保證了墻面的平整 。產(chǎn) 品易于加工更易于管線埋設(shè)和住宅的二次裝修 。 輕質(zhì)砂加氣混凝 土砌塊的干燥收縮值僅為小于 0.3mm/m ，較小的收縮值確保了墻 體不會開裂 。(8)抗?jié)B性好 。砂加氣混凝土砌塊內(nèi)部小孔均為獨 立的封閉孔 ，直徑約為 1-2mm ，能有效地阻止水分?jǐn)U散 。 當(dāng)采用 普通外粉刷時 ，墻體的抗?jié)B性比粘土磚墻體高 85% ，特別適合臺 風(fēng)暴雨較多的地區(qū)作為墻體材料 。

　　三 、施工質(zhì)量控制及注意事項

　　由于砂加砌塊采用薄層灰縫砌筑施工工藝 ，干法施工 ，操作 要求較高 ，故應(yīng)從以下幾方面做好質(zhì)量控制工作 。根據(jù)筆者近幾 年使用砂加氣混凝土砌塊的經(jīng)驗 ，認(rèn)為應(yīng)注意以下方面的施工質(zhì) 量控制 ：

　　4.1 砌筑前的準(zhǔn)備工作。(1)砌體砌筑進(jìn)行之前 ，施工單位應(yīng) 根據(jù)施工圖在結(jié)構(gòu)板面彈出墻的中線 、邊線和門洞位置 。在砌塊 墻面與混凝土墻柱面相接處 ， 宜將砌塊墻面較混凝土墻面凸出 10mm ，以利今后裝修施工 。(3)砌塊運至現(xiàn)場后應(yīng)存放于室內(nèi)或 不受雨雪影響的干燥場所 ，搬運時應(yīng)注意保護(hù)其完整 ，避免砌塊 棱角被碰落 。(4)砌塊施工前應(yīng)準(zhǔn)備好相應(yīng)配套的砌筑機(jī)械設(shè)備 ， 如砌塊切割機(jī) 、 電動攪拌機(jī) 、鋸齒磨板等 。(5)進(jìn)入施工現(xiàn)場的 砌塊應(yīng)辦理報驗手續(xù) ，除應(yīng)有產(chǎn)品合格證 、產(chǎn)品性能檢測報告外 ， 還應(yīng)經(jīng)施工單位自檢和監(jiān)理工程師驗收 ，按規(guī)定進(jìn)行取樣 ，經(jīng)復(fù) 試合格后方可使用 。(6)廚房 、衛(wèi)生間等有防水要求的房間 ，應(yīng) 在墻體位置設(shè)置高度約 200mm 的混凝土翻邊 ，翻邊寬度應(yīng)比墻體兩側(cè)各凹進(jìn) 10mm 。(7)當(dāng)墻長度大于墻高的兩倍時 ，應(yīng)在墻體 中間設(shè)置構(gòu)造柱 ，構(gòu)造柱寬度比墻體兩側(cè)各凹進(jìn) 10mm ，構(gòu)造柱 在墻體施工前先行施工 ，構(gòu)造柱與墻體間連接方式同砌塊與混凝 土墻柱的連接方式 。(8)正式砌筑前應(yīng)先做樣板間 ，完善施工工 藝做法 ，做好技術(shù)交底和技術(shù)培訓(xùn) 。樣板間經(jīng)驗收合格后方可安 排大面積施工 。

　　4.2 砌體質(zhì)量控制要點 (1)砌塊砌筑采用專用砌塊粘結(jié)劑 ， 粘結(jié)劑應(yīng)使用電動工具攪拌均勻 ，隨砌隨拌 ，拌和量應(yīng)控制在 4h 內(nèi)用完 。(2)墻體砌筑時不得用水澆濕砌塊 ，也不得使用潮濕的 砌塊 ，砌塊含水率宜小于等于 15% 。(3)砌筑時 ，應(yīng)以皮數(shù)桿為 標(biāo)志 ，拉好水準(zhǔn)線 ，從每道墻的兩端開始 。(4)砌筑第一皮砌塊 前應(yīng)濕潤地面 ， 并在地面上 (廚房 、 衛(wèi)生間為翻邊上)鋪 20～ 30mmM7.5 水泥砂漿 ，在水泥砂漿上砌第一皮砌塊 ，砌筑時應(yīng)在 砌塊底面水平灰縫和側(cè)面垂直灰縫滿涂粘接劑后進(jìn)行砌筑 ， 并進(jìn) 行調(diào)節(jié) ，確保第一皮砌塊水平 。(5)第二皮砌塊砌筑必須等第一 皮砌塊水平灰縫砌筑砂漿凝固后方可進(jìn)行 。(6)每皮砌塊砌筑前 ， 應(yīng)用毛刷將砌塊表面(鋪漿面)清理干凈后再鋪滿水平 、垂直灰 縫處的粘結(jié)劑以增加粘結(jié)力 。(7)砌塊水平灰縫應(yīng)用刮刀均勻施 鋪粘結(jié)劑于下皮砌塊表面 ，砌塊的垂直灰縫先鋪粘結(jié)劑于砌塊側(cè) 面再上墻砌筑 。灰縫應(yīng)飽滿 ， 并及時將擠出的粘結(jié)劑清除干凈 ， 灰縫厚度應(yīng)控制為 2～3mm(8)砌體與鋼筋混凝土柱(墻)相接 處應(yīng)設(shè)置 L 型鋼制專用連結(jié)件或拉結(jié)鋼筋進(jìn)行拉結(jié) ，設(shè)置間距應(yīng) 為兩皮砌塊的高度 。(9)砌塊砌筑時 ，應(yīng)用水平尺與橡皮錘校正 水平 、垂直位置 ， 并做到上下皮砌塊錯縫搭接 ，其搭接長度一般 不小于被搭接砌塊長度的 1/3 ，且不得小于 100mm 。(10)墻體轉(zhuǎn) 角和縱橫墻交接處應(yīng)同時砌筑 。 臨時間斷處應(yīng)砌成斜槎 ，斜槎水 平投影長度不應(yīng)小于高度的 2/3 。接槎時 ，應(yīng)先清理槎口 ，再鋪粘 結(jié)劑接砌 。(11)砌筑用砌塊應(yīng)選用無掉角或掉角較小的砌塊 ，對 破損較大的砌塊應(yīng)進(jìn)行調(diào)換或切割后使用 。 砌上墻的砌塊不要任 意移動或受撞擊 。若需校正 ，應(yīng)重新鋪粘結(jié)劑進(jìn)行砌筑 。(12)砌 塊墻面與鋼筋混凝土梁板底面間應(yīng)預(yù)留 10- 15mm 空隙 ， 空隙用 M5 水泥砂漿或 PU 發(fā)泡劑填充 ， 中間嵌 PE 棒 ，或者采用砌塊楔 形砌法剛性填充 。 空隙填充應(yīng)在墻體砌筑完成 14d 后進(jìn)行 。(13) 墻體過梁采用鋼筋混凝土過梁或配套砂加氣配筋過梁 ，采用鋼筋 混凝土過梁時 ，過梁寬度應(yīng)比砌塊墻兩側(cè)墻面凹進(jìn) 10mm 。(14) 門框位置應(yīng)在門洞兩側(cè)的墻體中 ，按照上 、 中 、 下位置每邊砌入 帶防腐木磚的 C20 混凝土塊或素混凝土塊 。(15)墻體修補及空 洞堵塞宜用專用修補材料修補 ;也可用砌塊碎屑以水泥 、石灰膏 進(jìn)行修補 ，配合比為水泥 ：石灰膏 ：砌塊碎屑=1 ： 1 ：3.

　　五 、結(jié)束語

　　目前 ，在新型墻體材料辦公室的直接指導(dǎo)和支持下 ，大面積 地推廣應(yīng)用新型墻體材料伊通砌塊 ，取得了良好的社會效益和經(jīng) 濟(jì)效益 。 伊通砌塊作為一種質(zhì)量好 、技術(shù)成熟的新型墻體材料 ， 只要項目業(yè)主 、施工 、監(jiān)理等建設(shè)責(zé)任主體嚴(yán)格按照設(shè)計文件和 相關(guān)技術(shù)規(guī)程認(rèn)真執(zhí)行和精心施工 ，完全可以達(dá)到 “投資 、質(zhì)量 、 進(jìn)度”的三控目標(biāo)

　　六 、看法和建議

　　1 、從施工技術(shù)角度來看 ，我國砂加氣混凝土砌塊自保溫節(jié)能 材料要想得到發(fā)展 ，就必須根據(jù)墻體功能與保溫功能合一 、 既保 溫又隔熱這兩大特性 ，合理地選擇建筑類型和體系 ，在滿足地方 工程建設(shè)應(yīng)用標(biāo)準(zhǔn)的前提下 ，將其用于最恰當(dāng)?shù)奈恢煤筒课?。 同 時要隨時關(guān)注市場動向 ，以不斷開發(fā)有競爭力的新技術(shù)為切入點 ， 使砂加氣混凝土砌塊自保溫節(jié)能材料直接達(dá)到三步建筑節(jié)能要 求 。2 、全國范圍的能源供給矛盾日益突出 ，節(jié)約能源已經(jīng)成為重 大課題 。 根據(jù)有關(guān)的測算 ，建筑物各部分對熱能的散失消耗 ，外 墻部分占 24%左右 。 為了減少墻體散熱損失 ，我們必須采用保溫 性能良好的建筑材料 。 在這方面 ，砂加氣混凝土砌塊自保溫節(jié)能 材料突顯其保溫隔熱的優(yōu)良性能和將發(fā)揮重要的作用 ，而且受到 世界各國建筑業(yè)的普遍重視 ，特別是我國實行墻體材料改革與節(jié) 約能源的可持續(xù)發(fā)展國策后 ，砂加氣混凝土砌塊自保溫節(jié)能材料 由于具有集新型墻體材料和保溫材料于一體的獨特優(yōu)點而備受人 們的青睞 。所以 ，我們應(yīng)該大力推廣和發(fā)展的這一新型的建筑節(jié) 能材料 。
