蒸壓加氣混凝土生產(chǎn)線生產(chǎn)的加氣混凝土，因其原料為粉煤灰，對環(huán)保、節(jié)約土地資源更具積極意義，其熱導(dǎo)率約為0.09—0.22w/m.k，為實心磚的l/4~1/5。因而具有良好的保溫隔熱性能，又是節(jié)能建筑材料。
蒸壓加氣混凝土板材生產(chǎn)線主要用于生產(chǎn)加氣磚、加氣混凝土、加氣混凝土、輕質(zhì)磚、泡沫磚等設(shè)備。加氣混凝土設(shè)備生產(chǎn)線包括許多單機設(shè)備，如顎破、球磨機、提升機、切割機、澆注機、模具、側(cè)板、蒸壓釜、鍋爐等設(shè)備。假如說加氣磚設(shè)備是一個人的話，那么切割機就是其中的核心部分。
所以我給大家簡單地介紹一下蒸壓加氣混凝土板材生產(chǎn)線的生產(chǎn)工藝。

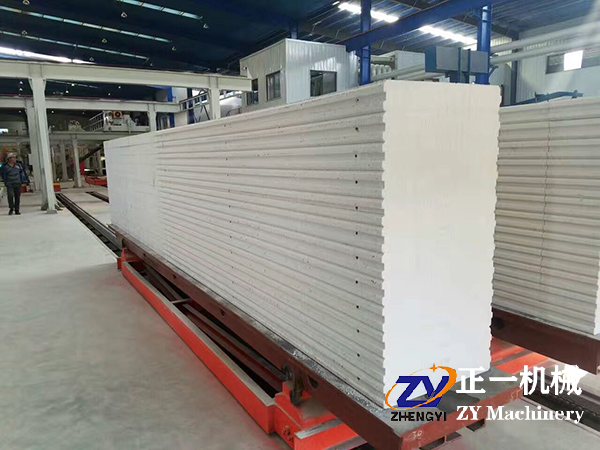

通過加氣混凝土砌塊坯體的垂直翻轉(zhuǎn)，使加氣混凝土坯體的寬度為600mm、高度120(150)mm，這樣切割鋼絲的長度更短。毛坯行走，加氣塊機固定，通過不同的設(shè)備位完成不同的切割功能，因此也可配置相應(yīng)的槽口加工或真空吸附機?？闪砼溆星懈罘D(zhuǎn)臺，用于在翻轉(zhuǎn)完成切割后的坯體，可方便地移除表面的廢料，然后再翻回初始狀態(tài)。高智能操作與管理，采用PLC集中控制，與變頻器配合，實現(xiàn)裁剪全過程自動化。
本公司設(shè)計研發(fā)的加氣混凝土板材生產(chǎn)線是在加氣混凝土砌塊生產(chǎn)工藝基礎(chǔ)上改進(jìn)而成。與加氣混凝土砌塊相比，加氣混凝土板材具有以下突出優(yōu)點及性能：
(一)板材特點
保溫隔熱
自保溫外圍護(hù)系統(tǒng)，有效解決結(jié)構(gòu)的冷、熱橋問題，大大降低建筑物的使用能耗，不用再做其他保溫措施，降低工程造價。
耐火阻燃
15cm厚加氣板材既能達(dá)到4小時以上的防火性能，因此被廣泛應(yīng)用于對防火要求較高的鋼結(jié)構(gòu)廠房。
優(yōu)良的抗震性
輕質(zhì)高強的加氣板材結(jié)合專業(yè)的節(jié)點設(shè)計和安裝方法，保證建筑物維護(hù)結(jié)構(gòu)具有較強的抗震性能，因此在地震高發(fā)地帶被廣泛推廣應(yīng)用。
施工便捷
加氣板材多采用干式施工法，1、可減少施工現(xiàn)場濕作業(yè)，提高施工效率，2、節(jié)省工程造價。
增加室內(nèi)面積：
① 150mm厚加氣混凝土輕質(zhì)墻板即滿足200mm厚加氣混凝土砌塊的保溫、隔熱、隔音指標(biāo);相比使用加氣混凝土砌塊墻，厚度可減少50mm以上，減少墻體所占空間，增加室內(nèi)實用面積;
?、? 本墻板抗裂性能比砌塊墻優(yōu)勢明顯，因內(nèi)部有雙層雙向鋼筋網(wǎng)片加強而制約其脹縮，且整體墻面與梁柱接觸部位使用專用粘結(jié)劑填縫，極少出現(xiàn)裂縫;砌塊墻與梁柱接觸部位隨時間的推移，墻體沉降會產(chǎn)生較多出現(xiàn)墻面及墻邊裂縫，一旦產(chǎn)生裂縫很難處理;
?、?抗震性能高，經(jīng)相關(guān)震荷載破壞試驗，本板材在工程結(jié)構(gòu)中可抗8.0級地震達(dá)到墻體不倒，即使斷裂，因板內(nèi)鋼筋網(wǎng)的連接，也達(dá)到斷而不塌;
?、?鋼結(jié)構(gòu)工程中相比夾芯彩鋼復(fù)合板，防火性能優(yōu)勢更加明顯。本板材為無機材料加工，遇火不燃，100mm厚耐火極限即可達(dá)3.5小時以上。
(二)正一機械甲級蒸壓輕質(zhì)加氣混凝土板材(ALC)各種性能
|
性能指標(biāo) |
單位 |
ALC檢測值 |
檢測標(biāo)準(zhǔn) |
標(biāo)準(zhǔn)值 |
|
|
干體積密度 |
Kg/m2 |
512 |
GB/T11970-1997 |
±50 |
|
|
立方體抗壓強度（平均值） |
Mpa |
≥4.0 |
GB/T11971-1997 |
≥2.5 |
|
|
干燥收縮率 |
mm/m |
≤0.3 |
GB/T11972-1997 |
≤0.8 |
|
|
導(dǎo)熱系數(shù)（含水率5％） |
W/m.k |
0.11 |
GB/T10295-88 |
0.15 |
|
|
抗凍性 |
質(zhì)量損失 |
％ |
1.0 |
GB/T11973-1997 |
≤5.0 |
|
凍后強度 |
Mpa |
≥3.8 |
≥2.0 |
||
|
抗沖擊性（30Kg砂袋擺錘式?jīng)_擊背面無裂紋） |
次 |
≥7.0 |
JC666-1997 |
3 |
|
|
單點吊掛力 |
N |
1200（100mm厚） |
JC666-1997 |
≥800 |
|
|
1500（125mm厚） |
|||||
|
鋼筋與ALC粘結(jié)強度 |
Mpa |
平均值 3.5 最小值 2.8 |
GB/T15762-1995 |
≥0.8 ≥0.5 |
|
|
ALC板耐火極限 |
小時 |
100mm厚墻體3.62 125mm厚墻體 ＞4.0 |
GB/T T9978-1999 |
||
|
50厚ALC板保護(hù)鋼柱耐火極限 |
小時 |
＞4.0 |
GB/T T9978-1999 |
4 |
|
|
50厚ALC板保護(hù)鋼梁耐火極限 |
小時 |
＞3.0 |
GB/T T9978-1999 |
3 |
|
|
水軟化系數(shù) R /R |
％ |
0.88 |
GB/T11970-1997 |
||
|
平 均 隔 聲 量 |
100mm厚ALC板+兩面膩子 |
dB |
40.8 |
GBJ75-84 GBJ121-88 |
|
客服1
