產品介紹

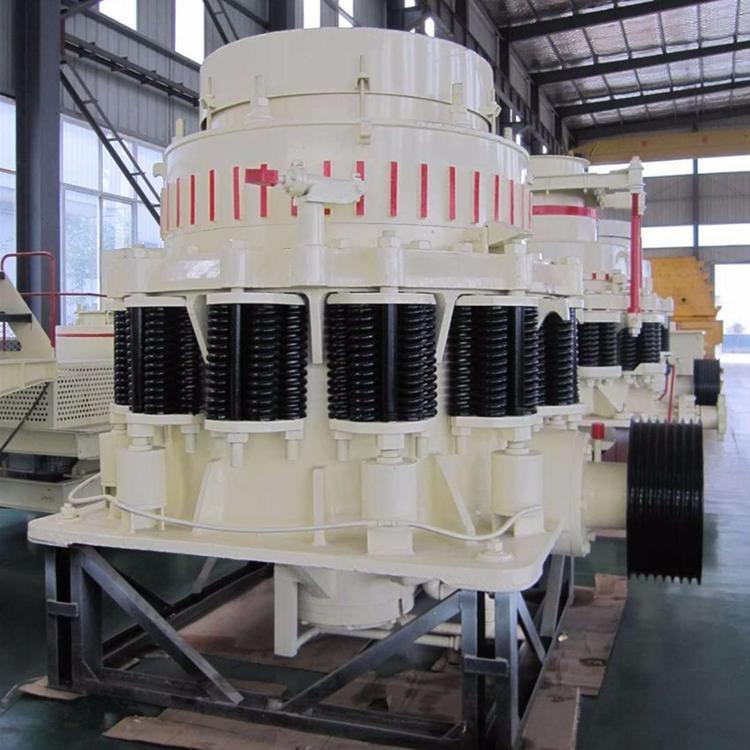

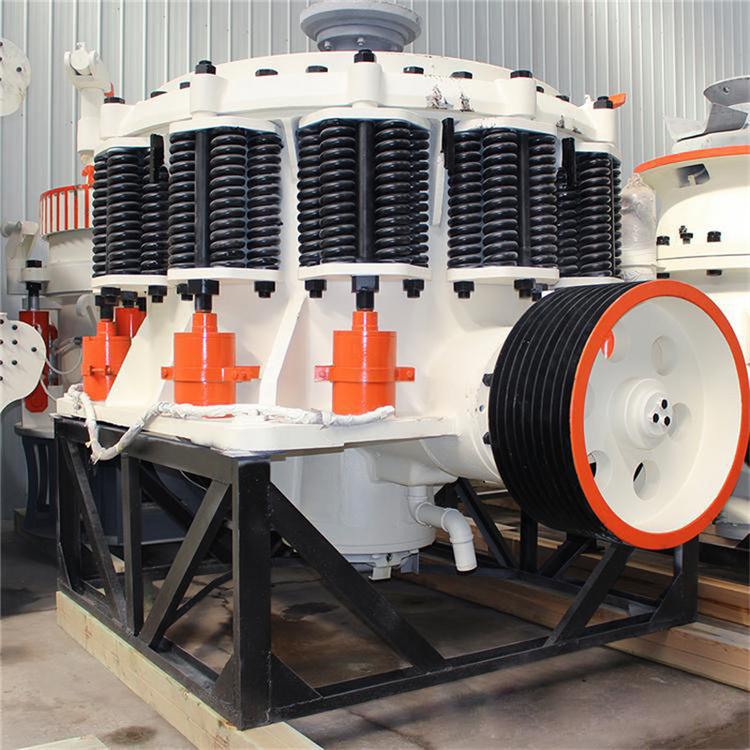

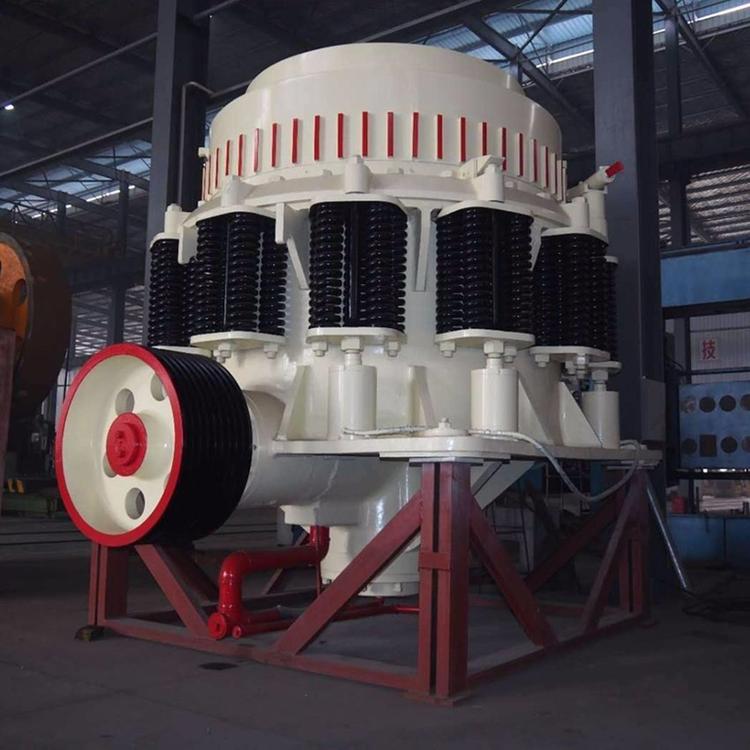

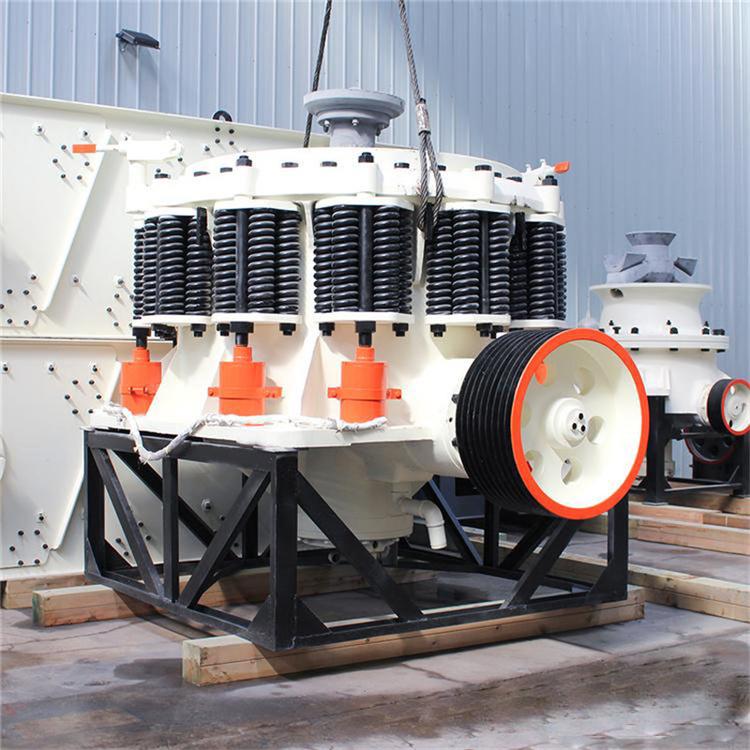

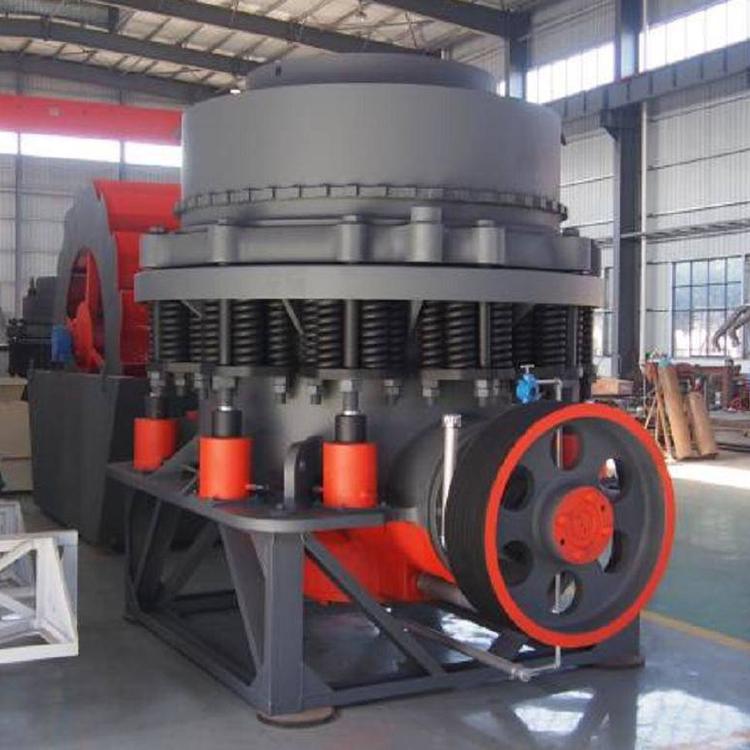

　　高效彈簧圓錐破碎機是我公司在引進、吸收國外技術的基礎上，根據客戶的需求，基于層壓破碎原理及多破少磨概念設計研發的集高擺頻、優化腔型和合理沖程于一體的現代高性能破碎機。具有結構可靠、破碎效率高、調整方便、使用經濟等特點，其彈簧保險系統是過載保護裝置，可使異物鐵塊通過破碎腔而不危害機器，采用甘油和水兩種密封形式，使石粉與潤滑油隔離，保證可靠工作，是傳統圓錐破碎機的理想替代產品。

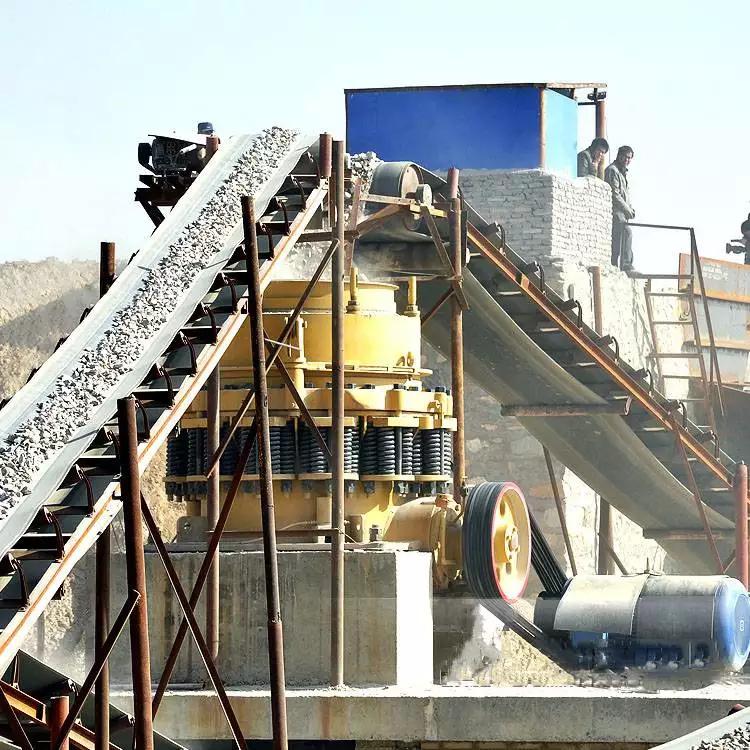

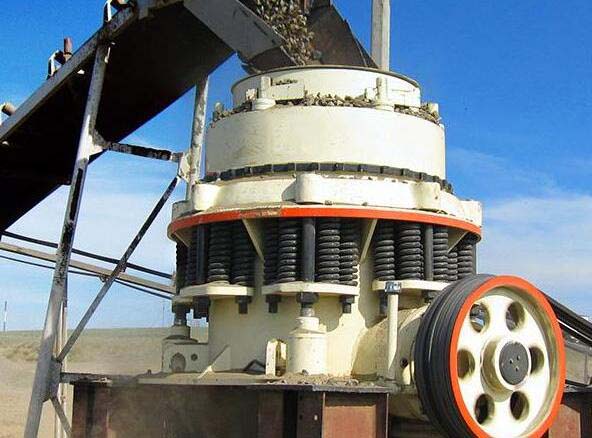

　　CS系列高效彈簧圓錐破碎機已廣泛應用于金屬與非金屬礦、水泥廠、建筑、冶金、交通、砂石骨料生產等行業，特別適用于鐵礦石、金礦石、有色金屬礦石、花崗巖、玄武巖、輝綠巖、石英巖等堅硬、中硬礦石及巖石的破碎。

　　突出優勢

　　高效彈簧圓錐破碎機的性能優勢

　　1，性能高;

　　2，產品粒度組合,成好;

　　3，穩定性好;

　　4，清腔方便;

　　5，可靠性高;

　　6，維修方便，易于操作;

　　7，生產成本低;

　　8，應用廣泛;

　　9，分體潤滑

　　CS系列高效彈簧圓錐破碎機性能特點

　　1、性能高：通過腔型優化設計以及采用合理速度與沖程相結合，從而使該機型在相同動錐直徑的情況下做功最多。因此，與同類型的彈簧圓錐破碎機相比，具有更高的性能和生產能力。

　　2、產品粒度組成好：采用層壓破碎原理，使產品中立方體所占比例明顯提高，針片狀石子減少，粒級更均勻。

　　3、穩定性好：當有鐵塊等非破碎物進入機內時，過鐵保護裝置會自動將其釋放，然后自動復位。過鐵保護具有固定的排料口返回點，雜鐵通過破碎腔后，能夠迅速恢復原有的排料口。

　　4、清腔方便：如果彈簧圓錐破碎機在負荷狀態下停機，液壓清腔系統可迅速清理破碎腔，大大減少了停機時間。

　　5、可靠性高：采用大直徑主軸、重型化主機架以及獨立的稀油潤滑系統的自動控制系統，保證了設備堅固耐用，運行可靠。

　　6、維修方便易于操作：所有的部件均能夠從上部或側面拆裝，從而定錐和動錐總成均可方便拆出。青銅滑動軸承在高沖擊震動破碎環境中能夠保持優異的承載性能，并且比滾動軸承更經濟、維修更方便。

　　工作原理高效彈簧圓錐破碎機

　　工作原理

　　CS系列高效彈簧圓錐破碎機主要由機架、定錐總成、動錐總成、彈簧機構、碗型軸架部、傳動、電氣系統、稀油潤滑系統以及液壓清腔系統等組成。其中，定錐總成主要有調整套、軋臼壁等組成，動錐總成主要由主軸、動錐體、破碎壁等組成，傳動部分主要由大帶輪、傳動軸、小錐齒輪、大錐齒輪等組成。由電動機通過三角帶、大帶輪、傳動軸、小錐齒輪、大錐齒輪帶動偏心套旋轉，破碎圓錐軸心線在偏心軸套的迫動下做旋轉擺動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到?jīng)_擊、擠壓和彎曲而破碎。經過多次擠壓、沖擊和彎曲后，物料破碎至要求粒度，經下部排出。

　　技術參數

　CS系列高效彈簧圓錐破碎機標準型技術參數

CS系列高效彈簧圓錐破碎機短頭型技術參數
