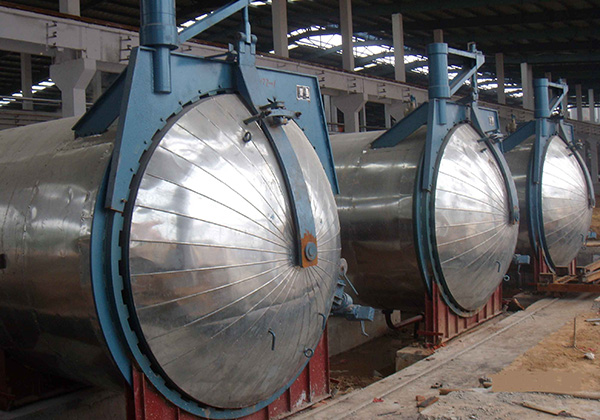

蒸壓釜又稱蒸養(yǎng)釜、壓蒸釜，是一種體積龐大、重量較重的大型壓力容器。蒸壓釜用途十分廣泛，大量應(yīng)用于加氣混凝土砌塊、混凝土管樁、灰砂磚、煤灰磚、微孔硅酸鈣板、新型輕質(zhì)墻體材料、保溫石棉板、高強(qiáng)度石膏等建筑材料的蒸壓養(yǎng)護(hù)，在釜內(nèi)完成Cao—Si02—H2O的水熱反應(yīng)。

　　蒸壓養(yǎng)護(hù)制度是為了使制品進(jìn)行充分有效的養(yǎng)護(hù)而制定的有關(guān)溫度和時(shí)間的具體控制措施。分別是抽真空一升溫一恒溫一降溫四個(gè)階段。

　　(1)入釜前的養(yǎng)護(hù)：是切割后進(jìn)入蒸壓釜之前的養(yǎng)護(hù)。可以改善坯體自身狀態(tài)，減小坯體內(nèi)外溫差，增強(qiáng)坯體入釜強(qiáng)度抵抗內(nèi)應(yīng)力的能力，入釜后升溫就可以快些。

　　(2)抽真空：將釜內(nèi)空氣和坯體氣泡內(nèi)的部分氣體排出，形成負(fù)壓狀態(tài)，飽和蒸汽才能迅速地把熱量傳到坯體中心，使整個(gè)坯體溫度迅速上升。縮短升溫時(shí)間，使坯體各部分溫度基本一致。釜內(nèi)各部位溫度趨于均勻，以提高熱效率。 抽真空的速度和真空度取決于坯體的透氣性、坯體硬化情況。透氣性好，入釜時(shí)坯體塑性強(qiáng)度較高，抽真空可快一些，真空度也可以高一些。反之，則應(yīng)抽的慢些，真空度適當(dāng)?shù)托?，以免坯體受到損壞。抽真空的速度一般不宜太快，一般用30分鐘，真空度為-0.06兆帕。

　　(3)升溫：抽真空結(jié)束后，應(yīng)立即送氣升溫。升溫過程坯體內(nèi)部與外部存有溫差，升溫初期應(yīng)緩慢，隨著坯體溫度逐步升高，內(nèi)外溫差逐步縮小，升溫后期可以加快升溫速度，一般升溫時(shí)間2.5-3個(gè)小時(shí)。

　　(4)恒溫：加氣混凝土當(dāng)原材料不同，配方不同，容重不同，坯體的養(yǎng)護(hù)溫度和在此溫度下養(yǎng)護(hù)的時(shí)間也不同。在考慮到加氣混凝土釜內(nèi)傳熱的特點(diǎn)。從保證制品的強(qiáng)度及其均勻性。及保證較好的生產(chǎn)效率出發(fā)。恒溫壓力通常在l。隊(duì)1。3MPa;恒溫時(shí)間是使制品能夠進(jìn)行充分的水化反應(yīng)，并達(dá)到一定的結(jié)晶度。使坯體內(nèi)層也達(dá)到此效果。恒溫時(shí)間要在此原則基礎(chǔ)上，根據(jù)具體情況制定。通常恒溫時(shí)間在6~8小時(shí)。但要保證恒溫時(shí)，恒溫髓濕度波動(dòng)不能大。

　　(5)降溫：降溫開始時(shí)，降溫速度應(yīng)慢，避免因內(nèi)外溫度差造成制品爆破性的損壞;中期降溫可快，后期(表壓為0.1MPa以下時(shí))又應(yīng)變得緩慢，一方面是由于釜內(nèi)，外壓差很小，蒸汽外排動(dòng)力減弱，另一方面制品水份還要繼續(xù)蒸發(fā)，蒸汽量也還較大，一般降溫控制在2小時(shí)。
