蒸壓加氣塊設(shè)備以硅質(zhì)材料(砂、粉煤灰及含硅尾礦等)和鈣質(zhì)材料(石灰、水泥)為主要原料，摻加發(fā)氣劑(鋁粉)，主要看原材料硅含量，一般對原材料要求較高。其適用于各類民用建筑、公用建筑和工業(yè)廠房的內(nèi)、外墻，以及房屋建筑，是替代燒結(jié)粘土磚，水泥磚，灰砂磚的產(chǎn)品，是國家大力發(fā)展、應(yīng)用的新型墻體材料。

　　1 輕質(zhì)性

　　蒸養(yǎng)加氣塊的容重一般為400kg/m3~700kg /m3, 相當(dāng)于空心黏土磚的1/3、實心黏土磚的1/5、混凝土的1/4, 也低于一般輕集料混凝土的容重。因而, 采用蒸養(yǎng)加氣塊作墻體材料可以大大減輕建筑物的自重, 節(jié)約建筑材料和工程費用。

　　2 保溫性

　　蒸養(yǎng)加氣塊內(nèi)部含有大量氣泡和微孔, 因而有良好的保溫性能。容重400kg/m3~700kg/m3的加氣混凝土導(dǎo)熱系數(shù)通常為0.09W/(m·K)~0.17W/(m·K) , 保溫能力是黏土磚的3~4倍、普通混凝土的4~8倍, 見表2。

　　3 抗壓性

　　06級蒸養(yǎng)加氣塊抗壓強度為3.5MPa, 07級為5.0MPa。蒸壓加氣塊整體強度大,每個砌塊一般相當(dāng)于10塊黏土磚, 因此其砌體的強度利用率高, 強度利用系數(shù)為.7~0.8,而黏土磚的強度利用系數(shù)只有0.2~0.3。

　　4 耐火性

　　蒸養(yǎng)加氣砌塊導(dǎo)熱系數(shù)低, 熱遷移慢, 能有效抵抗火災(zāi), 并保護結(jié)構(gòu)不受火災(zāi)影響。其耐火溫度高達700℃, 為1級耐火材料, 屬無機不燃物,高溫下不會產(chǎn)生有害氣體, 是消防免檢產(chǎn)品。

　　5 吸聲性

　　蒸養(yǎng)加氣塊具有球狀密閉多孔結(jié)構(gòu), 因而有一定的吸聲性能, 吸聲系數(shù)為0.2~0.3, 吸聲性能優(yōu)于普通的混凝土, 適用于對吸聲有特殊要求的建筑墻體。加氣混凝土墻的隔聲量, 100mm厚為45dB, 180mm厚為53dB, 240mm厚為58dB。

　　6 耐久性

　　150mm×150mm×150mm的試件在大氣中暴露一年后抗壓強度提高25, 10年后強度仍然保持穩(wěn)定, 大部分加氣混凝土在自然碳化后強度略有提高, 這說明具有良好的耐久性能。

　　7 抗?jié)B水性

　　蒸養(yǎng)加氣塊具有密閉獨立球狀結(jié)構(gòu), 因而吸水導(dǎo)濕緩慢。經(jīng)試驗, 采用淋浴噴頭分別向240mm厚的黏土磚墻和加氣混凝土墻噴淋, 黏土磚墻12h后全部浸透, 而加氣混凝土墻噴淋72h后滲水深度80mm~100mm。因此, 加氣混凝土制品適用于多雨地區(qū)的外墻。

　　8 易加工性

　　蒸養(yǎng)加氣混凝土砌塊不僅可以在工廠內(nèi)

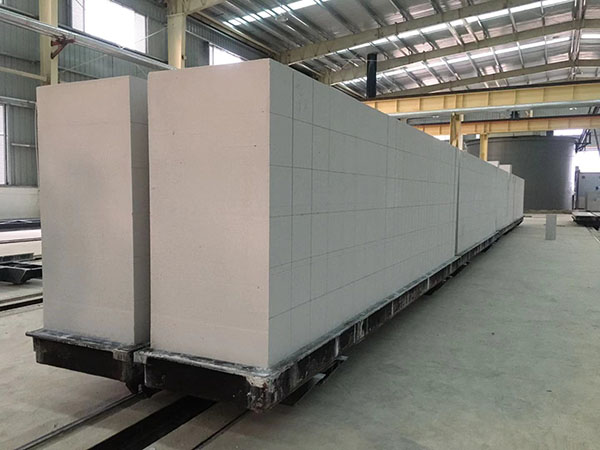

　　強度高優(yōu)勢多的新型建材加氣塊越來越受到市場的歡迎，越來越多的投資者開始投資加氣塊的生產(chǎn)。在生產(chǎn)過程中，蒸壓釜蒸壓養(yǎng)護是提高加氣塊制品強度的一個重要步驟。

　　據(jù)蒸壓釜生產(chǎn)廠家介紹，在加氣塊蒸壓釜養(yǎng)護階段，養(yǎng)護時間的長短也是有講究的，養(yǎng)護時間的影響主要分為對硬化坯體強度的影響和對制品比強度的影響。

　　對硬化坯體強度的影響： 前期靜停養(yǎng)護硬化的試塊拆模后再放入一定溫度的養(yǎng)護箱中養(yǎng)護，進行不同養(yǎng)護時間對制品性能影響的試驗研究。當(dāng)澆注溫度為55℃，養(yǎng)護溫度為70℃時，養(yǎng)護到規(guī)定時間后送入高壓釜進行蒸養(yǎng)，此時養(yǎng)護時間分別為0、2、4、8、12、24、36和48h。，隨著早期養(yǎng)護時間的增加，坯體抗壓強度也逐漸增大。從0h增加到4h時，抗壓強度由0.075MPa提高到o.105MPa，增長緩慢。從4h增加到8h時，強度由0.105MPa提高到0.205MPa，增長加快。隨后強度增長開始變得緩慢，從8h到48h，強度僅從0.205MPa提高到0.275MPa，僅提高0.07MPa。

　　對制品強度的影響：隨著養(yǎng)護時間的增加，制品的比強度增大;當(dāng)養(yǎng)護時間為8h時，制品比強度達到最高值(絕干抗壓約達6MPa);超過8h后，制品比強度開始下降。這說明早期養(yǎng)護時間為8h時，對制品比強度的發(fā)展有利。

　　蒸壓釜對蒸壓釜的各零部件受壓、受力、載荷分布、應(yīng)力分布等采用了有限元分析計算，使該系列產(chǎn)品安全性、可靠性進一步達到了保證。
